Conception d’un objet connecté : du capteur au produit prêt à fabriquer
La conception d’un objet connecté consiste à faire fonctionner ensemble un capteur, une électronique, un logiciel embarqué et un réseau pour rendre un service précis. Le bon point de départ n’est donc pas le choix d’une carte : c’est l’usage attendu, puis les contraintes d’autonomie, de connexion et de fabrication. Voici les décisions à prendre pour passer d’une idée à un prototype, puis à un produit fiable.
Définir le service avant de choisir les composants
Un objet connecté mesure une grandeur ou commande une action, puis échange des informations avec un autre équipement ou une application. Cette connexion doit apporter une utilité identifiable : recevoir une alerte, suivre un équipement à distance ou modifier un réglage sans intervenir sur place.
Quiz sur la conception d’un objet connecté
Répondez aux 7 questions. Une correction courte sera affichée après chaque validation.
Rédigez un cahier des charges qui décrit l’utilisateur, le lieu d’installation, la donnée recherchée et la décision qu’elle permettra de prendre. Précisez aussi le fonctionnement attendu sans réseau. Un dispositif qui perd sa connexion doit-il continuer à mesurer, mémoriser les relevés ou conserver une commande locale ?
- Usage : fréquence de mesure, délai acceptable pour une alerte, précision nécessaire.
- Environnement : humidité, température, chocs, obstacles radio et accès pour la maintenance.
- Exploitation : autonomie visée, installation, mises à jour et durée de support.
- Économie : volume prévisionnel, coût de fabrication cible et dépenses récurrentes.
Pour remonter à la racine du besoin, partez de la décision plutôt que du capteur. Si l’utilisateur veut savoir quand intervenir, il n’a pas forcément besoin d’une mesure transmise en permanence. Une détection locale suivie d’une alerte peut suffire. Cette démarche réduit parfois simultanément le trafic réseau, la consommation, le stockage et l’exposition des données, sans diminuer le service rendu.
Une preuve de concept, ou POC, vérifie ensuite l’hypothèse la plus incertaine : la mesure est-elle exploitable ? La liaison fonctionne-t-elle sur le terrain ? Elle ne démontre pas encore que le produit sera robuste ou fabriqué en série.
Tracer le chemin de la donnée et choisir la radio

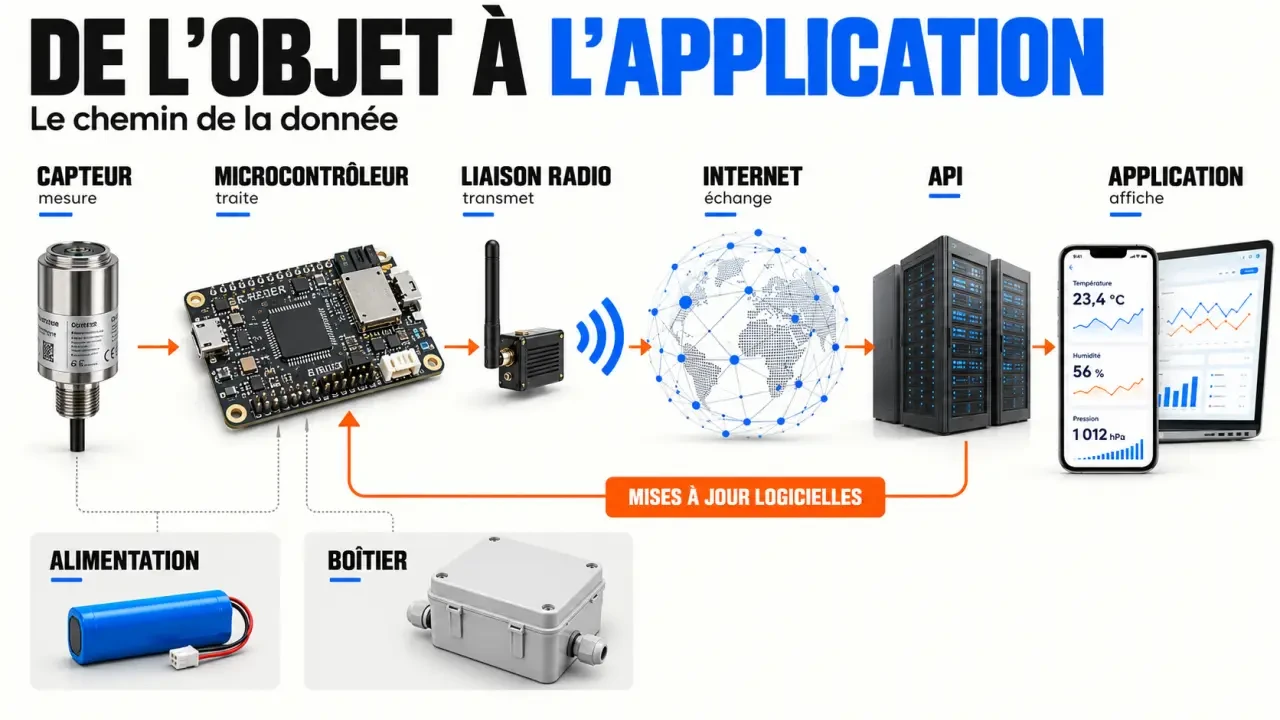

Une architecture courante suit ce parcours : capteur → microcontrôleur → réseau → service distant → application. Le microcontrôleur lit la mesure et peut la filtrer avant transmission. Une API web permet ensuite aux logiciels d’échanger les données ; l’application les présente sous forme de valeurs, d’historiques ou d’alertes.
L’accès à Internet peut être direct, par exemple avec le Wi-Fi, ou passer par une passerelle. Un objet Bluetooth peut ainsi communiquer avec un téléphone qui relaie les informations. Il faut donc distinguer la liaison radio locale de la connexion effective à Internet.
| Technologie | Usage pertinent | Point de vigilance |
|---|---|---|
| Wi-Fi | Équipement installé près d’un réseau existant | Configuration du réseau et consommation |
| Bluetooth Low Energy | Échanges de proximité avec un téléphone ou une passerelle | Présence du relais pour accéder à Internet |
| Zigbee | Réseau local de capteurs avec maillage | Passerelle et organisation du réseau |
| LoRaWAN | Petits messages espacés sur une longue portée | Couverture et contraintes de transmission |
| Cellulaire | Équipement éloigné d’un réseau local | Abonnement, couverture et consommation |
Aucun protocole n’est idéal partout. Comparez le volume de données, la portée réelle, la latence, l’infrastructure disponible et l’énergie nécessaire. Testez dans le bâtiment ou sur le site cible : une liaison satisfaisante sur un bureau peut devenir instable derrière une paroi métallique.
Concevoir ensemble l’électronique, le boîtier et l’alimentation
De la carte de développement au PCBA

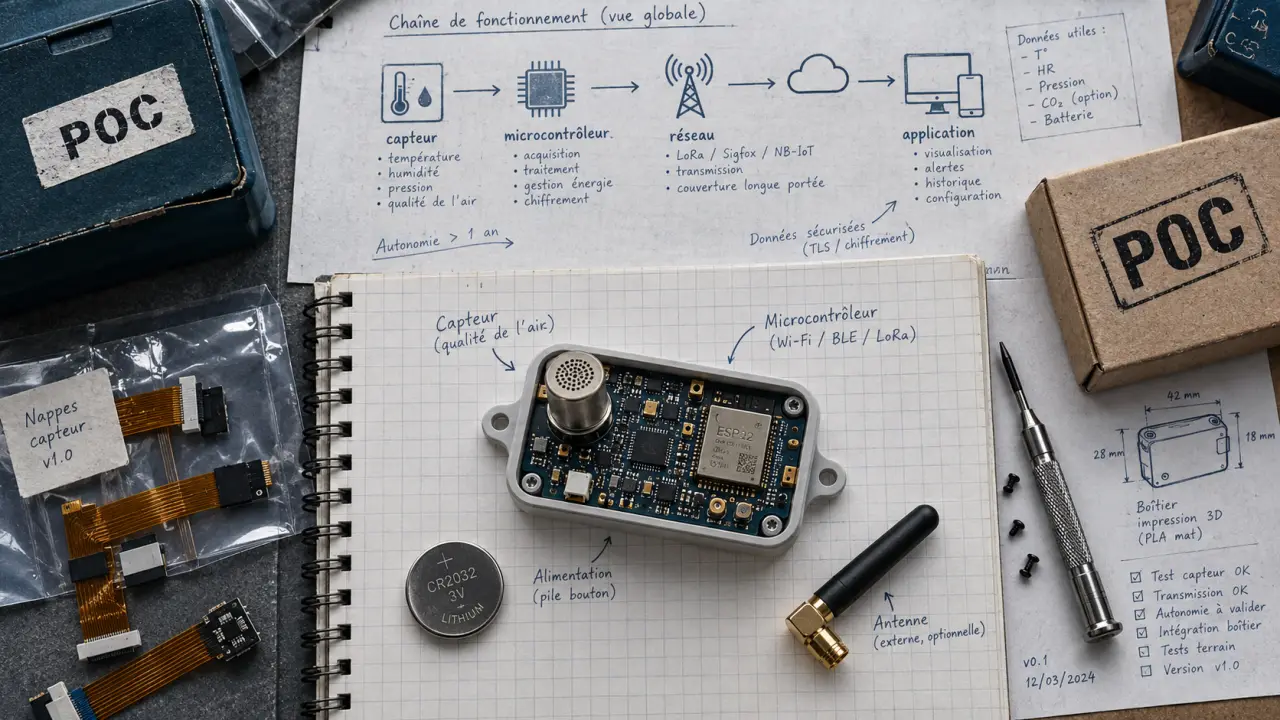

Une carte de développement accélère les premiers essais. La conception électronique du produit définit ensuite le microcontrôleur, les capteurs, la mémoire, les protections, l’alimentation et les interfaces. Le PCBA désigne la carte de circuit imprimé avec ses composants assemblés. Sa réalisation passe notamment par le schéma électronique, le placement des composants et le routage des pistes.
Choisissez les composants selon leurs performances, mais aussi leur disponibilité et leurs possibilités de remplacement. Prévoyez des points de test et une interface de programmation : ils serviront au diagnostic, au chargement du logiciel et au contrôle en production.
Un boîtier qui protège sans dégrader la mesure
La conception mécanique détermine les dimensions, les fixations, les joints et l’accès aux éléments remplaçables. Le boîtier influence aussi la radio et les mesures : du métal peut gêner l’antenne, tandis que la chaleur de l’électronique peut perturber un capteur de température mal placé.
L’impression 3D convient aux essais d’encombrement ; l’usinage ou l’injection répondent à d’autres contraintes de matériau, de quantité et de coût. Comparez également vissage, clipsage et collage. Un assemblage démontable facilite souvent la réparation, mais doit rester compatible avec la résistance et l’étanchéité attendues.
Mesurer la consommation plutôt que promettre une autonomie
Secteur, batterie rechargeable et pile imposent des compromis différents. Établissez un budget énergétique qui inclut la veille, les mesures, les transmissions et les éventuels actionneurs. Mesurez ensuite ces phases sur prototype, y compris lors des reconnexions. L’autonomie ne se déduit pas du seul courant de veille : la fréquence d’envoi et la qualité du réseau peuvent modifier fortement le résultat.
Programmer un premier objet sans oublier sa maintenance
Le firmware, ou logiciel embarqué, pilote les capteurs, les communications et les modes d’économie d’énergie. Il doit aussi gérer les situations dégradées : redémarrage, batterie faible, mesure incohérente ou serveur indisponible. Prévoyez une mémoire tampon si des données doivent être conservées pendant une coupure.
Pour débuter, un environnement comme Arduino et une carte ESP permettent d’expérimenter progressivement. Il faut savoir téléverser un programme, lire une sortie de diagnostic et respecter les tensions des composants. Commencez par lire un capteur localement, ajoutez la connexion, puis l’envoi vers une API et la visualisation web.
Le parcours FUN-MOOC « Fabriquer un objet connecté » suit une progression sur 4 semaines : microcontrôleur ESP et servomoteur, connexion Wi-Fi et données, API web, puis visualisation web. Son kit de démarrage est annoncé autour de 50 € ; ce montant correspond à un support d’apprentissage, pas au budget d’un produit industriel.
Intégrez la sécurité dès cette étape : authentification propre à chaque appareil, protection des secrets, chiffrement des échanges et mises à jour vérifiées. Limitez les données collectées au nécessaire et définissez leur durée de conservation. La maintenance doit rester possible après livraison, sans dépendre d’une intervention improvisée sur chaque appareil.
Valider le produit puis préparer sa fabrication
Le prototype fonctionnel réunit les principales fonctions ; la présérie vérifie leur fabrication reproductible avec des moyens proches de la production. Entre les deux, la qualification confronte le produit aux exigences du cahier des charges.
- Contrôler la précision des mesures et le comportement hors ligne.
- Tester la portée radio avec le boîtier fermé et dans l’environnement prévu.
- Vérifier l’autonomie, les redémarrages et la récupération après une mise à jour interrompue.
- Évaluer la résistance mécanique, les conditions thermiques et l’étanchéité requise.
- Identifier les exigences réglementaires applicables, notamment radio, compatibilité électromagnétique et sécurité.
Le Design for Manufacturing, ou DFM, adapte la conception à la fabrication : tolérances, accessibilité des vis, assemblage de la carte, programmation et tests de fin de ligne. L’éco-conception intervient aussi ici, mais gagne à commencer plus tôt : batterie remplaçable, matière adaptée, pièces démontables et support logiciel durable.
Si vous cherchez un partenaire industriel, demandez des livrables précis : fichiers mécaniques, schémas, nomenclature, code source, rapports de tests et dossier de production. Clarifiez la propriété des fichiers et chiffrez séparément études, outillage, qualification, fabrication, hébergement et maintenance. Le bon partenaire ne livre pas seulement un prototype convaincant : il prépare un objet reproductible, testable et réparable.
